وال پست میانی | قلب تپنده استحکام در دیوارهای طولانی
یکی از چالش‌های اصلی در طراحی و اجرای سازه‌های مدرن، حفظ پایداری دیوارهای غیرسازه‌ای با طول زیاد است. این دیوارها در برابر بارهای جانبی مانند باد و زلزله، مستعد کمانش و واژگونی هستند. برای حل این مشکل، آیین‌نامه‌های ساختمانی اجرای وال پست میانی را الزامی کرده‌اند. این عضو کلیدی با تقسیم یک دیوار طولانی به چند پنل کوتاه‌تر، طول آزاد دیوار را کاهش می‌دهد و به شکل چشمگیری مقاومت آن را در برابر نیروهای عمود بر صفحه افزایش می‌دهد. درک صحیح عملکرد و جزئیات اجرایی وال پست میانی برای هر مهندس و سازنده‌ای ضروری است.
وال پست میانی چیست و چه زمانی اجرای آن الزامی است؟

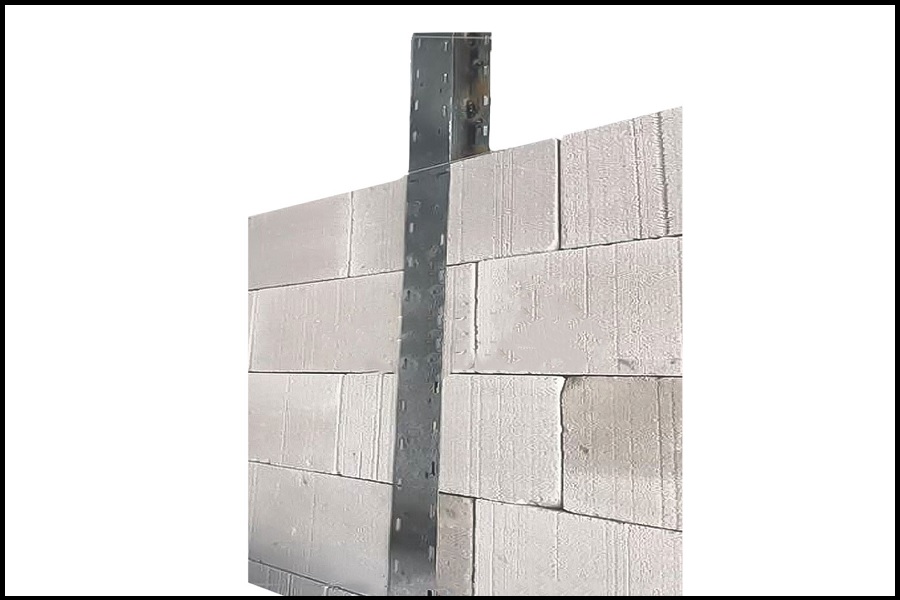

یک وال پست میانی، وادار یا عضو قائم فولادی است که در فواصل مشخصی در طول یک دیوار بلند و بین دو ستون یا دو انتهای دیوار قرار می‌گیرد. وظیفه اصلی این عضو، گرفتن بار جانبی وارد بر دیوار و انتقال آن به قاب اصلی سازه (کف و سقف) است. این کار باعث می‌شود دیوار بتواند در برابر نیروهای لرزه‌ای یا باد مقاومت کند و از کمانش یا فروریزش آن جلوگیری شود. این نوع وال پست برخلاف وال پست‌های کناری، به ستون‌های اصلی سازه متصل نمی‌شود، بلکه به صورت مستقل در میان دهانه دیوار نصب می‌گردد.
بر اساس ضوابط پیوست ششم آیین‌نامه ۲۸۰۰، اجرای این عضو سازه‌ای در شرایط مشخصی الزامی است تا ایمنی لرزه‌ای ساختمان تامین شود. شناخت این شرایط برای طراحان و مجریان بسیار مهم است:
- طول دیوار: برای دیوارهایی که طول آن‌ها بیشتر از ۴ متر باشد، استفاده از وال پست میانی برای تقسیم دیوار به دهانه‌های کوچک‌تر الزامی است
- ارتفاع دیوار: در صورتی که ارتفاع دیوار بیشتر از ۳۰ برابر ضخامت آن باشد، باید با استفاده از اعضای افقی (تیرک) یا روش‌های دیگر مهار شود که اجرای وال پست یکی از این راهکارهاست
نکات کلیدی در طراحی و اجرای وال پست میانی
عملکرد صحیح یک وال پست میانی تنها به وجود آن در نقشه محدود نمی‌شود، بلکه به شدت به کیفیت اجرا و رعایت جزئیات فنی وابسته است. یک اشتباه کوچک در نحوه اتصال یا انتخاب پروفیل می‌تواند کارایی کل سیستم را زیر سوال ببرد. بنابراین، مهندسان ناظر و مجریان باید توجه ویژه‌ای به این بخش داشته باشند. انتخاب نوع پروفیل (مانند قوطی، نبشی دوبل)، طراحی اتصالات در بالا و پایین و نحوه درگیر کردن دیوار با وال پست، سه رکن اصلی هستند که موفقیت این سیستم مهار لرزه‌ای را تضمین کرده و عملکرد آن را با فرضیات طراحی هماهنگ می‌کنند.
برای اطمینان از عملکرد بهینه، رعایت نکات فنی زیر در زمان اجرا ضروری است. این جزئیات باید به دقت در نقشه‌های اجرایی مشخص شده و توسط تیم اجرایی پیاده‌سازی شوند:

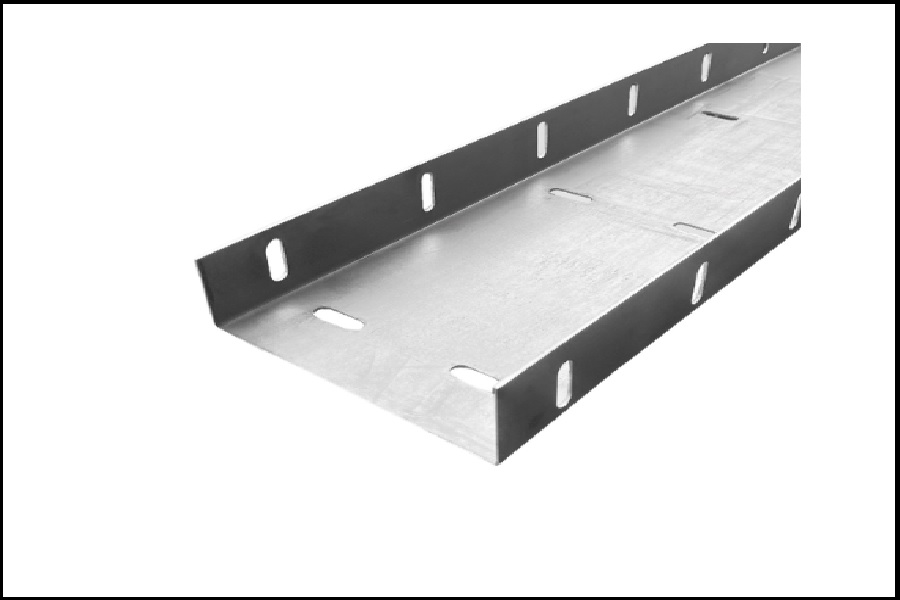

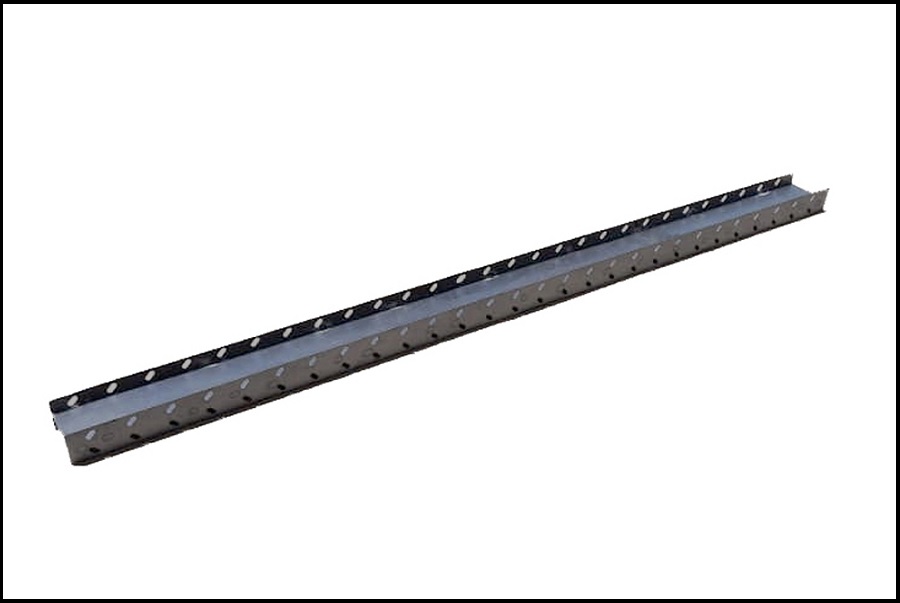

- انتخاب پروفیل مناسب: مقطع وال پست باید بر اساس محاسبات مهندس طراح و با در نظر گرفتن ارتفاع و طول دیوار انتخاب شود. معمولا از قوطی‌های فولادی یا نبشی‌های دوبل برای این کار استفاده می‌شود
- جزئیات اتصال به سقف: اتصال بالایی وال پست باید به صورت کشویی یا لغزشی باشد تا امکان خیز طبیعی تیرهای سقف بدون وارد کردن بار به دیوار فراهم شود
- نحوه اتصال دیوار: دیوار باید با استفاده از اتصالات مناسب مانند بست‌های فلزی، گیره، شاخک یا میلگرد بستر به وال پست مهار شود تا بار به درستی منتقل گردد
- اجرای صحیح در کف: اتصال پایینی وال پست به کف سازه معمولا به صورت مفصلی و با استفاده از یک صفحه پایه (Base Plate) و بولت‌های اتصال اجرا می‌شود
تامین و خرید وال پست با کیفیت از جهان فلز
نقش حیاتی وال پست میانی در افزایش ایمنی و یکپارچگی دیوارهای غیرسازه‌ای کاملا مشخص است. اجرای صحیح این عضو، تضمین‌کننده پایداری ساختمان در برابر نیروهای پیش‌بینی نشده و عاملی برای آرامش خاطر ساکنین است. اما نباید فراموش کرد که یک طراحی دقیق و مهندسی، زمانی به نتیجه مطلوب می‌رسد که با مصالح باکیفیت و ساخت استاندارد همراه شود. استفاده از پروفیل‌های ضعیف، زنگ‌زده یا قطعات ساخته شده با ابعاد نادرست، می‌تواند تمامی تلاش‌های تیم طراحی و نظارت را بی‌اثر کند و ایمنی پروژه را به خطر بیندازد.
مجموعه جهان فلز آماده است تا وال پست‌های مورد نیاز پروژه شما را با بالاترین کیفیت و مطابق با نقشه‌های اجرایی تولید و تامین کند. ما به شما اطمینان می‌دهیم که با انتخاب جهان فلز، متریالی استاندارد و قابل اعتماد دریافت خواهید کرد. برای دریافت مشاوره فنی رایگان، استعلام قیمت و ثبت سفارش، همین امروز با کارشناسان ما تماس بگیرید.
سوالات متداول
آیا برای وال پست میانی باید از اتصال کشویی در سقف استفاده کرد؟
بله، اتصال در تراز سقف باید به صورت لغزشی (کشویی) باشد تا خیز تیر سقف، باری را به دیوار و وال پست وارد نکند و از تخریب دیوار جلوگیری شود.
اتصال دیوار بلوکی به وال پست میانی چگونه انجام می‌شود؟
این اتصال معمولا با استفاده از گیره یا بست‌های فلزی که در فواصل مشخص (معمولا هر دو رج) در درزهای ملات کار گذاشته می‌شوند، انجام می‌گیرد.
